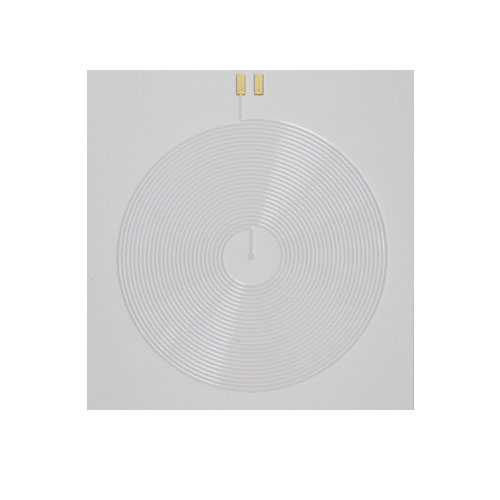

隨著大功率電子器件朝著小型化、高頻化方向飛速發展，直接鍍銅陶瓷基板（DPC）憑借出色的高導熱性能、高精度線路加工能力以及低溫制程優勢，已成為電子封裝領域的核心材料。然而，金屬化層與陶瓷基體之間結合力不足的問題，始終是制約DPC可靠性提升的關鍵瓶頸，下面由金瑞欣陶瓷基板廠家來為大家講一下：

一、影響 DPC 金屬化層結合力的核心因素分析

（一）陶瓷基片表面狀態
陶瓷基片的表面粗糙度、潔凈程度與化學活性，共同主導著金屬層的附著機制，對二者間的結合強度起著決定性作用。研究表明，將陶瓷表面粗糙度適度控制在 Ra<0.3μm 時，可通過機械嵌合效應顯著增強與金屬化層的結合力。但過度粗化反而會因電鍍液殘留、氣孔等缺陷，削弱結合效果。此外，基片表面殘留的氧化物、有機物等污染物，如同無形屏障，阻礙金屬原子與陶瓷表面形成化學鍵合。而利用等離子清洗或酸洗工藝，能夠有效清除這些雜質，為金屬層附著創造良好條件。以 AlN 陶瓷為例，其表面易形成氧化鋁層，影響金屬潤濕性，通過 850℃高溫預氧化處理，生成 Al₂O₃過渡層，可有效改善這一狀況。

（二）過渡層材料與結構設計
過渡層作為連接陶瓷與銅層的關鍵環節，其材料選擇和結構設計直接影響化學鍵合強度與熱應力分布。Ti、Cr 等活性金屬憑借高擴散系數和強氧化性，可與陶瓷基體反應生成 TiN、Cr₂O₃等穩定化合物，顯著提升界面結合強度。在結構設計方面，采用 Ti/Cu、Cr/Ni/Cu 等多層梯度過渡結構，能夠有效緩解陶瓷與金屬因熱膨脹系數差異導致的應力集中問題。相關數據顯示，采用 Ti/Cu 雙層結構設計，可使結合力提升至 15N/mm2 以上，充分體現了合理結構設計在增強結合力方面的顯著成效。

（三）金屬沉積工藝參數
PVD 與電鍍工藝的協同控制是優化結合力的關鍵所在。在 PVD 濺射過程中，濺射功率（>5kW）、基板溫度（200-300℃）和真空度（<5×10^-3Pa）等參數，共同決定金屬薄膜的致密度和結晶取向。雖然提高濺射功率可加快沉積速度，但也會導致膜層內應力增加，對結合力產生負面影響。在電鍍填孔環節，采用占空比 30%-50%、頻率 1kHz 的脈沖電鍍參數，可將通孔填充率提升至 95% 以上，有效減少孔內空洞缺陷，保障金屬化層的高質量成型。

（四）陶瓷與金屬材料的熱膨脹系數失配
AlN（4.5×10^-3/℃）、Al₂O₃（6.8×10^-6/℃）等陶瓷材料與銅（17×10^-6/℃）的熱膨脹系數存在顯著差異，在熱循環條件下極易引發金屬化層與陶瓷基體的界面剝離問題。研究發現，當溫度變化超過 150℃時，AlN 基 DPC 陶瓷基板界面所受剪切應力可達 200MPa，遠超多數過渡層的抗拉強度極限，嚴重制約 DPC 的可靠性提升。

二、提升結合力的關鍵技術方案

（一）表面預處理工藝優化

激光微結構加工：利用飛秒激光技術在陶瓷表面制備直徑 10-20μm、深度 5μm 的微坑陣列，通過機械鎖合效應，可使結合力提升 30%，為增強金屬化層與陶瓷基體的結合開辟了新途徑。

化學活化處理：采用 HF-NaOH 混合溶液蝕刻 AlN 表面，暴露更多 Al 活性位點，促進 Ti/Al 界面反應，生成 Al₃Ti 金屬間化合物，從微觀層面強化金屬層與陶瓷基體的化學鍵合強度。

（二）界面過渡層創新設計

納米復合過渡層：在 Ti 層中摻雜 50nm 粒徑的納米 Al₂O₂顆粒，不僅能降低陶瓷與金屬的熱膨脹系數差異，還可通過釘扎效應抑制裂紋擴展，從宏觀和微觀層面提升界面穩定性和結合力。

非晶態金屬層：運用磁控濺射技術制備 100nm 厚的非晶 Cr 層，其無晶界結構可均勻分散應力，使界面結合力提升至 20N/mm2，展現出非晶態材料在提升 DPC 結合力方面的獨特優勢。

（三）鍍膜與電鍍工藝協同調控

低溫高能濺射技術：引入離子輔助沉積（IAD）技術，在 150℃以下低溫環境制備高密度 Ti 膜，既能減少熱應力對陶瓷基板的損傷，又可優化結合力，為 DPC 高質量生產提供技術保障。

梯度電鍍工藝：通過分段控制電流密度（0.5-3A/dm2），使銅層表層形成納米晶（<50nm）結構，顯著提升銅層抗疲勞性能，確保在熱循環等復雜工況下，金屬化層與陶瓷基體保持緊密結合。

（四）后處理工藝強化

退火處理：在 H2/N2混合氣氛中，400℃下進行 2 小時退火處理，促進 Cu/Ti 界面擴散形成連續固溶體結構，使結合力提升 25%，進一步鞏固金屬化層與陶瓷基體的結合強度。

表面合金化：在銅層表面電鍍 2μm 厚的 Ni-P 合金，其較低的熱膨脹系數（13×10^-6/℃）可有效緩沖熱應力，為金屬化層與陶瓷基體的結合提供額外保護，提升 DPC 的可靠性和穩定性。
